Sword4.0计算机软硬件课程贯通教学实验系统
SWORD，全称 Simple While Organic aRc Design（简单而又完整的处理器架构设计方法），它既不仅仅是一种单纯的硬件，也不仅仅是一种处理器架构的实现，而是一种计算机系统能力培养方法。其内容涵盖了从数字逻辑硬件设计，到指令集架构设计与扩展，并延伸到编译器设计，甚至涵盖了操作系统设计与实现，及基于上述一切内容的计算机系统集成设计与应用。

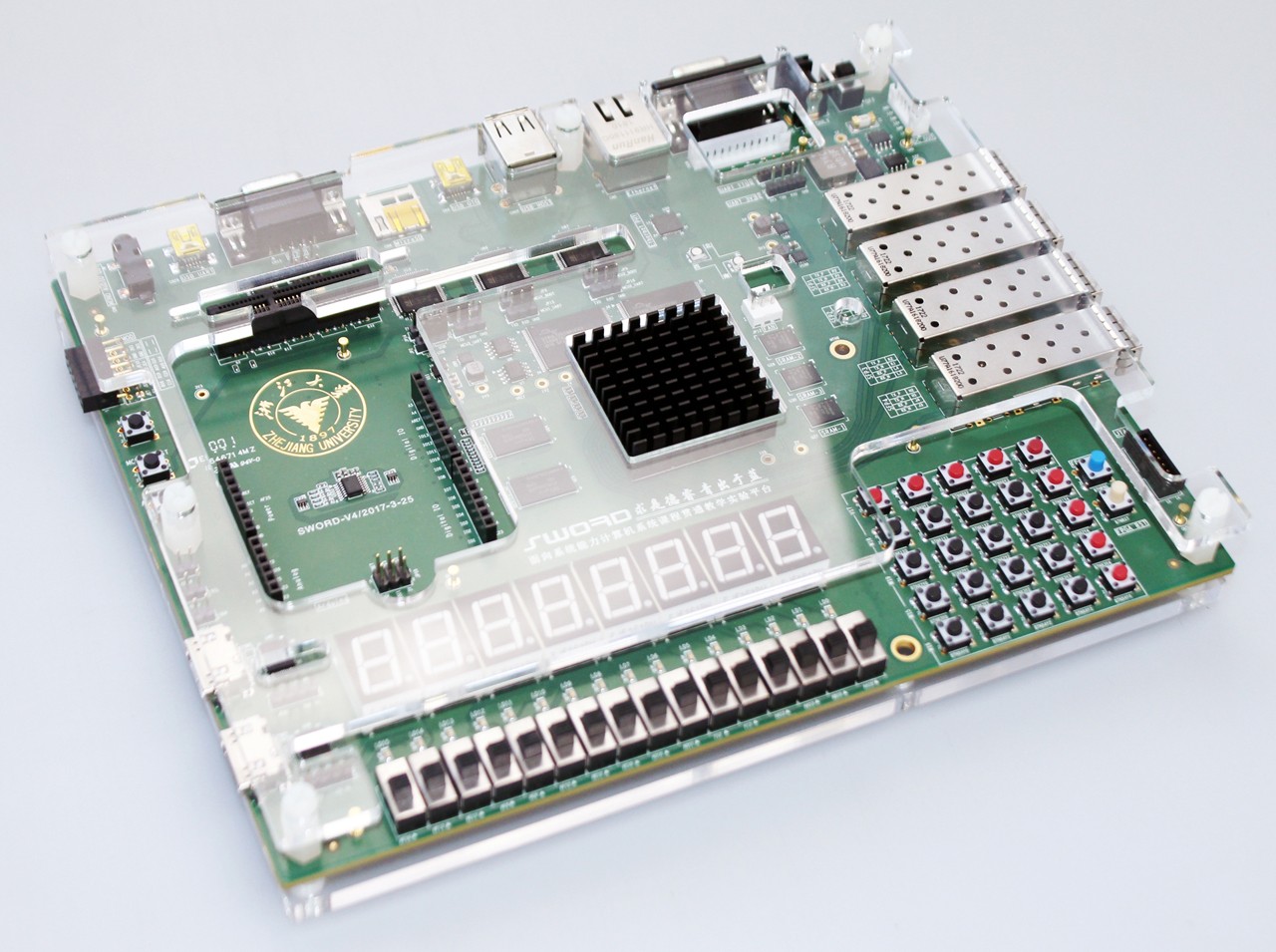

SWORD4.0硬件参数
主芯片：Xilinx Kintex™-7
XC7K325T-2FFG676
326,080 个逻辑单元
16,020Kb 容量的片内存储器
840 个DSP单元
1个PCIe® 2.0 硬核控制器
8个12.5Gbps GTX高速串行收发器
层次化存储结构
6M Bytes SRAM（位宽48 bit）
512M Bytes DDR3 SDRAM（位宽32bit）
32M Bytes BPI FLASH（位宽32bit）
16M Bytes SPI FLASH（用户）
16M Bytes SPI FLASH（固化配置文件）
1路microSD卡插槽
高速接口
PCIe Gen2 4 Lane, end point
4路10G光纤接口（SFP+）
主要接口
3路串口
- USB-UART（miniUSB）串口
- DB9（母）串口
- 插针串口（供LCD触屏专用）
8个七段数码管（串行）
16个LED（串行）
16个拨码开关
5x5 键盘矩阵
2个三色灯
1路12位VGA接口（ RGB4:4:4 ）
1路10M/100M/1000M网口（RJ45）
1路HDMI input
1路HDMI output
1路USB-OTG接口
2路USB转PS2接口
1组Arduino接口(3.3V) (sword做主板)
1组PMOD接口
1路JTAG接口(14 pin)

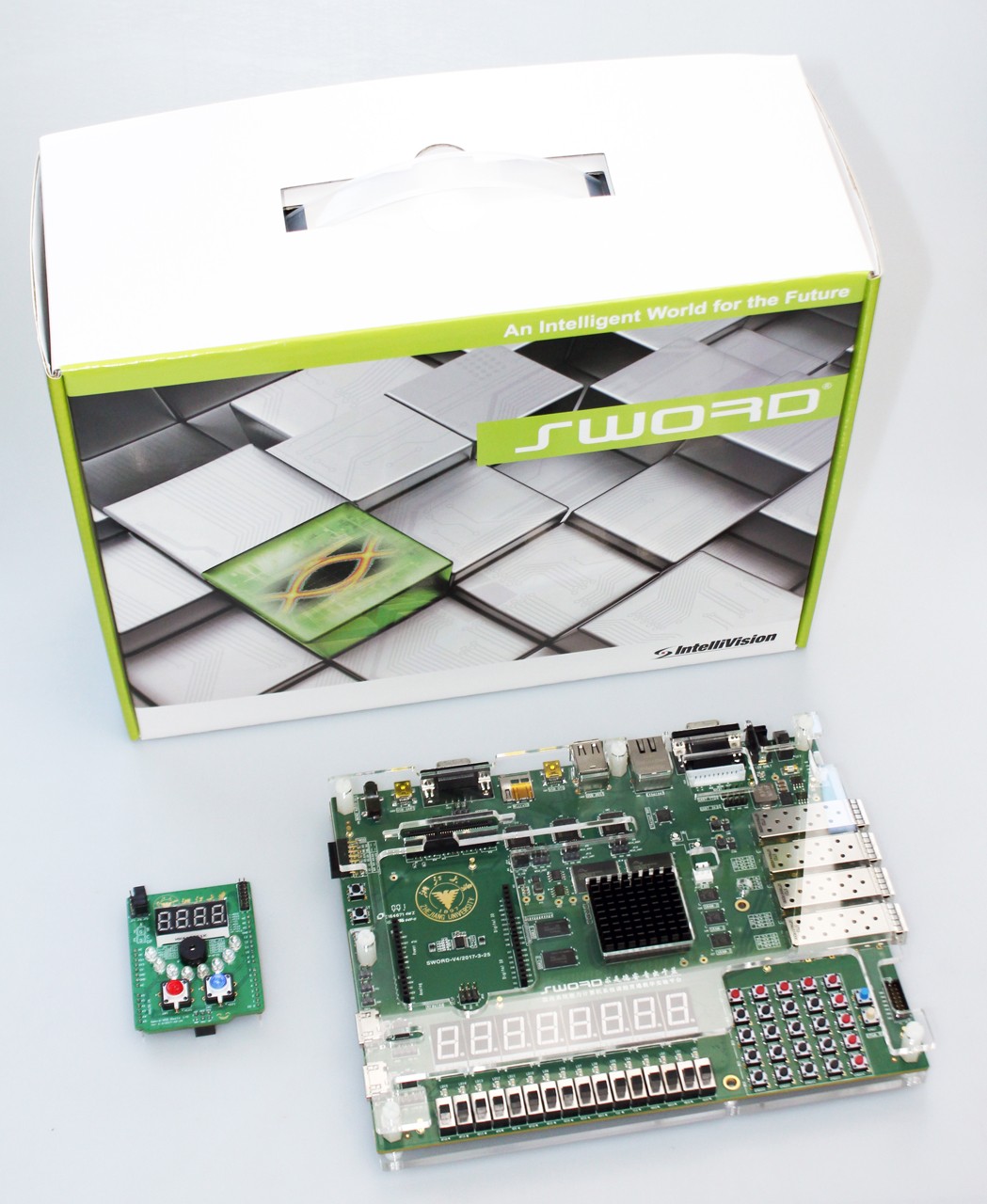

SWORD-002板卡参数
4个七段数码显示管（并行）
8个LED （并行）
2个彩色按键
1个蜂鸣器
SWORD4.0软件参数-Comlink
PC通过因特网控制SWORD4.0
- RJ45有线连接
- WIFI无线连接
PC通过串口控制SWORD4.0
显示SWORD4.0采集到的HDMI图像
控制SWORD4.0的HDMI图像输出
在SWORD4.0上播放特定格式的wav音频
网络更新板卡固件：支持通过因特网对SWORD4.0固件远程更新
网络更新用户数据：固化/读取用户数据到BPI Flash
网络更新用户数据：写入/读取用户数据到DDR3
读/写插在SWORD4.0上的microSD卡
获取16拨码开关状态
控制16Led灯/三色灯/7段数码管的显示
控制配套子板SWORD-002
SWORD4.0课程
《数字逻辑设计》
《计算机组成》
《计算机操作系统》
《编译原理》
《计算机硬件系统综合-命令管理器》
《计算机系统综合-硬件篇》
《计算机系统综合-造作系统篇》
《数字图像处理》
SWORD4.0获奖情况
计算机实验教学示范中心优秀实验教学案例一等奖
2016年浙江省高等教育教学成果奖一等奖
“高等学校国家级实验教学示范中心十年建设成果展示交流会”优秀实验教学展示成果奖一等奖
第四届全国高等学校自制实验教学仪器设备二等奖
